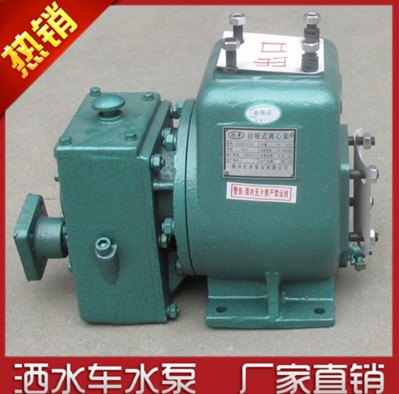

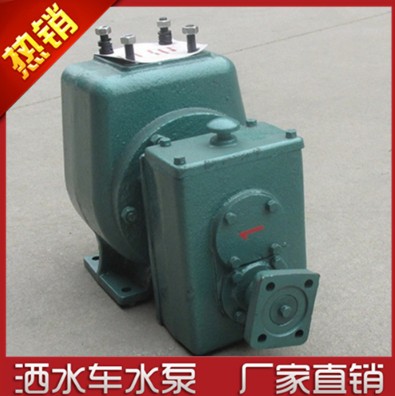

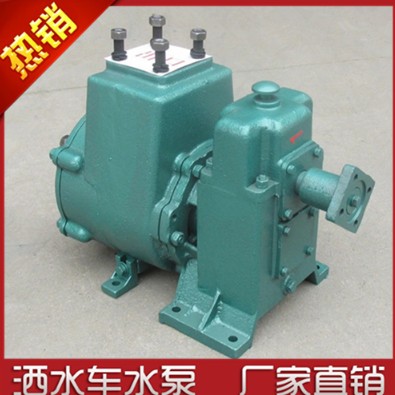

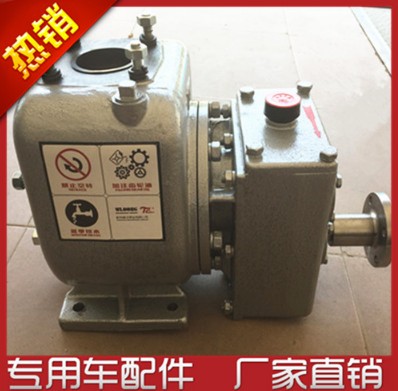

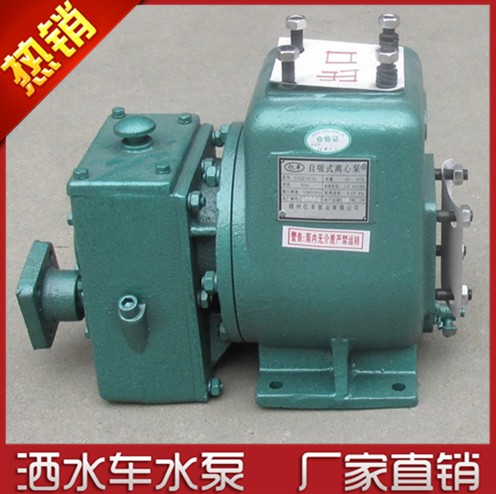

億豐牌65QZ-40/45N(S)|80QZ-60/90N(S)自吸式灑水泵

億豐牌自吸式灑水泵廠家直銷電話：159-7276-7978

一、簡介

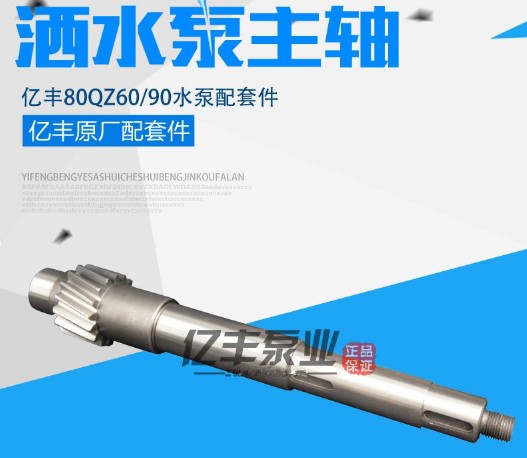

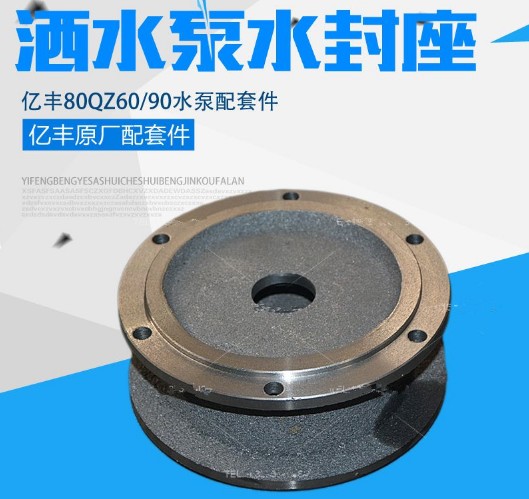

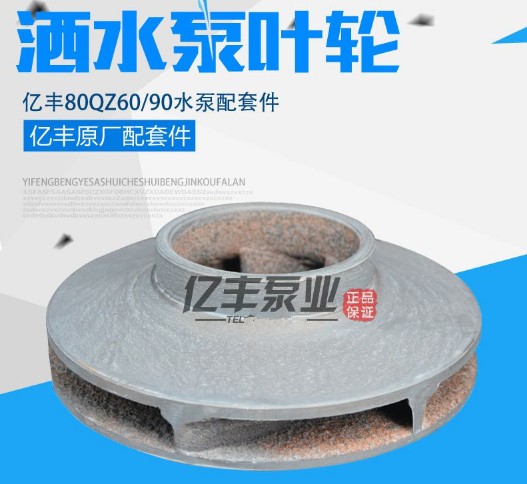

1、該泵為帶有增速箱的自吸離心泵，主要由泵體、葉輪、機械密封、軸、增速箱等部件組成。
2、泵工作時需要的動力直接由汽車發動機通過取力器提供。
3、泵的吸入管路不必安裝底閥。具有結構緊湊，操作維護方便，效率高等優點。
二、應用
廣泛用于東風小霸王灑水車，東風多利卡灑水車，東風金霸灑水車
三、概述
65QZ40/50，65QZ40/45型灑水車泵，是本公司成熟產品。符合汽車行業標準QC/T29114—93中對泵規定的要求。具有結構合理、自吸性能強、運轉平穩可靠、安裝維修方便等特點，本產品也可用于輸送汽、柴、煤油等石油產品。（訂貨時說明）

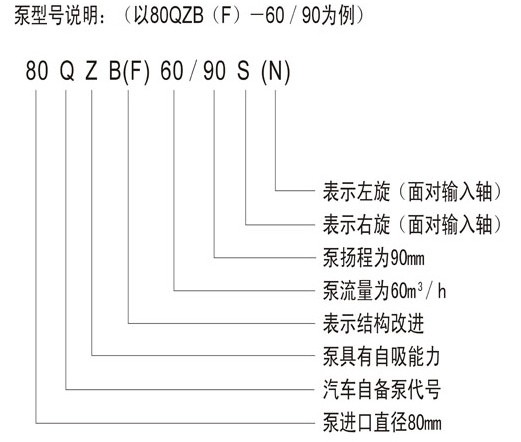

泵型號說明

四、主要技術性能指標

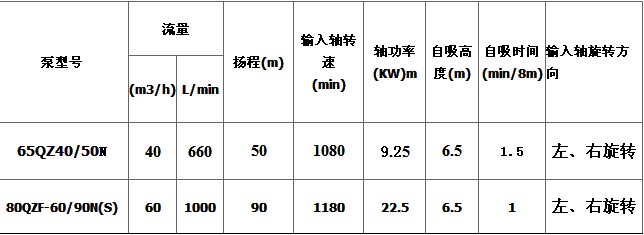

1、性能

五、安裝及使用

（一）安裝要求

1、泵在汽車上安裝時，首先把泵兩側的撐腳卸下，泵軸心線與聯軸器對準后，將齒輪箱上的四個底腳螺栓擰緊，然后裝上兩側的撐腳并擰緊螺栓。
2、泵進出口管路安裝時，必須堅固在車身上，泵不能承受進、出口管路的重量和附加力，泵進口管路中應加裝過濾網，網孔應小于Φ6mm，以免較大石塊和長纖維吸入。
3泵及管路系統安裝完畢，應經壓力為泵工作壓力1.2倍的壓力試驗，歷時3分鐘，以證明各處無泄露（進口有真空表時應關閉該路或卸下真空表）。
4、試運轉時，泵內應加注滿液體，以防止機械密封干摩擦造成損壞。
5、泵送油料時，必須加接地線，將靜電導入地下。
(二)使用要求
1、啟動前，首先檢查齒輪箱內油是否足夠。注意：新泵使用一星期后，應放凈齒輪油更換新齒輪油。
2、檢查泵內是否存有足夠的液體；檢查放水閥門是否已關閉。
3、打開出口管路閥門少量，開足進口管閥門。
4、泵的吸入管口應浸在液面30cm下，以防空氣吸入，吸入管口的濾網也不能太密，更不得堵塞。
5、泵啟動后即開始自吸過程，所以必須適當提速使泵達到或略高于額定轉速，因?yàn)檩^長時間的低速運行會延長圖自吸時間，甚至完不成自吸任務。當出口壓力表顯赫壓力時，即表明泵已開始正常工作。
6、在正常自吸高度內，當泵啟動后2分鐘還未吸上請立即停止運轉水泵，如果泵不漏水則是泵進口管漏氣或堵塞，請檢查確認，采取相應措施后再運轉水泵。
7、泵結束工作時，先逐漸關閉出口管路閥門，再停止原動機。

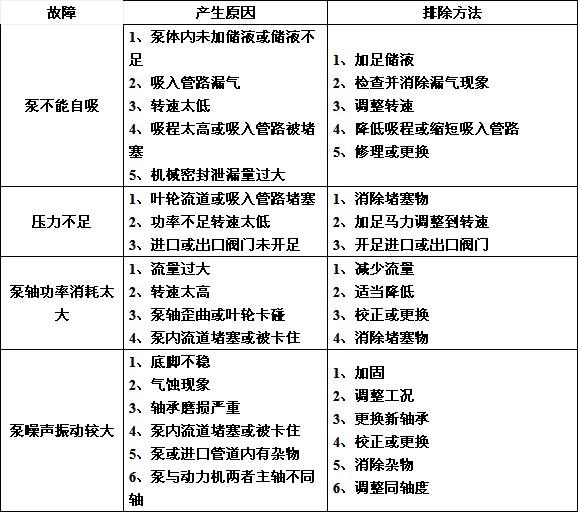

六、可能的故障及排除方法特別提醒：

1、泵工作前必須將泵內灌滿引水，否則機械密封損壞造成漏水；
2、氣溫低于零度時，工作完成后，必須放干泵內水，否則因結冰脹破泵箱體；
3、當水源含有泥沙、雜物取水時應嚴防泥沙及長纖維吸入損壞機械密封；
4、在正常自吸高度內，泵啟動后2分鐘，還未出水，請立即停機檢查！
5、因上述原因造成損失由用戶負責。
為保證泵的良好的自吸性能，必須滿足：
1、泵工作時，泵內的液體存量必須高于泵軸，進品管安裝必須高于泵軸中心錢150mm以上。
2、進口管路系統不得漏氣，吸水口必沒于水中，防止空氣吸入

3、泵出口應先安裝一段不短于180mm直管后，再接彎管。
