底盤型號：BJ1181Y6AKS-03

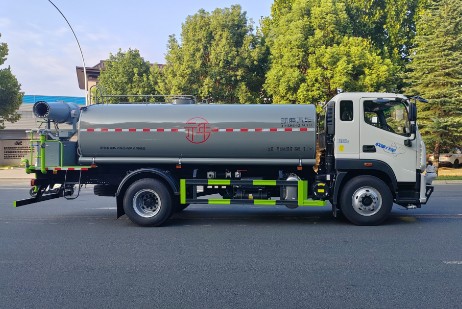

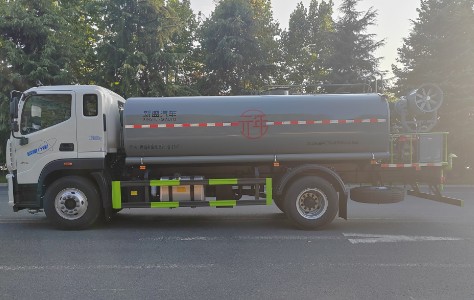

15方福田歐曼行星灑水車底盤配置：
軸距4500mm，玉柴200馬力，可選（玉柴245馬力6缸），法士特8檔變速箱，10.00R20鋼絲胎，10噸后橋，雙層大梁，電動門窗，中控鎖，空調，多功能方向盤，氣囊減震座椅，定速巡航，ABS 。
15方福田歐曼行星灑水車上裝配置：
罐體容積,15方左右，罐體采用武鋼優質板材制作，專用功能為前沖后灑帶側噴，罐體后部帶工作平臺，平臺上安裝綠化灑水高炮，配備專用60/90灑水泵，泵可以自吸自排，帶自流閥，帶消防接頭，帶過濾裝置。
罐體：罐體一般采用 4mm 碳鋼板制作，具有較好的強度和耐腐蝕性，罐內帶隔板，可以防止罐內液體在行駛過程中晃動過大。罐體的容積根據不同的需求有多種選擇，常見的有 12 方、15 方等。

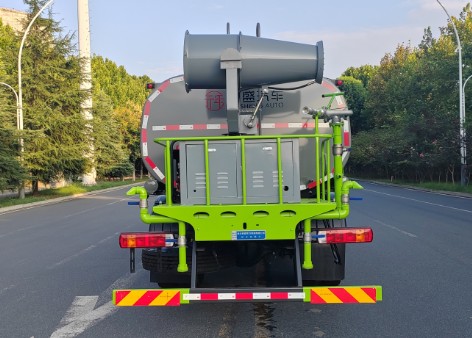

噴灑裝置：整車配備一個專用灑水泵，確保灑水作業的順利進行。配備 2 個前沖、2 個后灑、2 個側噴，能夠?qū)β访孢M行全方位的噴灑清洗，提高灑水的覆蓋面積和效果。帶 1 個后工作平臺，平臺上安裝 1 個綠化灑水高炮，高炮可 360° 旋轉，炮有大雨、中雨、毛毛雨、霧狀等多種噴灑模式可調節，射程較遠，能夠滿足不同場景下的灑水需求。
其他部件：車輛還帶有 1 個消防接頭，方便在緊急情況下與消防設備連接；帶 1 個自流閥和 1 個過濾裝置，自流閥可以方便地排放罐內的液體，過濾裝置則可以過濾掉水中的雜質，保護灑水泵和噴灑裝置；人性化爬梯及側防護欄，方便操作人員上下車和進行維護作業，同時提高了車輛的安全性。
15方福田歐曼行星灑水車產品優勢賣點：

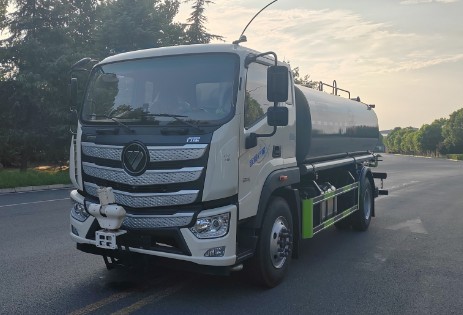

①歐曼重卡標志性4幅式鍍鉻金剛前臉，硬漢氣質，霸氣外漏
②可選玉柴200、6缸機/玉柴245馬力，動力強勁
③法士特8檔變速箱帶同步器，換擋平順，操作絲滑
④原廠取力器開關享三包服務
⑤可根據用戶需求，上裝方量標準13方-15方可選
⑥標配10.00鋼絲胎！250mm直通雙層大梁、10/10+8加強加厚板簧，11噸級后橋，承載無敵！
⑦奔馳技術量身打造灑水車專用底盤，搭配上裝，完美結合，作業高效，節能可靠！
15方福田歐曼行星灑水車車輛整車技術參數表：
元年牌XSH5181GPSBJ6型綠化噴灑車
|
【整車技術參數】 |
|||
|
產品商標 |
元年牌 |
公告批次 |
387 |
|
產品名稱 |
綠化噴灑車 |
產品型號 |
XSH5181GPSBJ6 |
|
總質量(Kg) |
18000 |
罐體容積(m3) |
11.66 |
|
額定載質量(Kg) |
10620,10555 |
外形尺寸 |
8695,9115,9245,9025,9445,9575× 2500,2550×3200,3300
|
|
整備質量(Kg) |
7250 |
貨廂尺寸 |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
2,3 |
鞍座最大載質量(Kg) |
|
|
接近角/離去角(°) |
18/9,18/8 |
前懸/后懸 |
1270/2925,1270/3055 |
|
軸荷(Kg) |
6500/11500 |
最高車速(Km/h) |
89 |
|
備注 |
該車專用裝置:罐體,噴灑裝置.主要用于噴灑作業及園林綠化,罐體總?cè)萘?1.66立方米,有效容積為11.11立方米;罐體外形尺寸為(長×長軸×短軸)(mm):5000×2340×1480.僅采用4500mm,4700mm軸距,僅采用鋼板彈簧懸架底盤改裝,整車外形尺寸長/軸距/后懸/前伸對應關系為:8695/4500/2925/0,9025/4700/3055/0,9115/4500/2925/420,9445/4700/3055/420, 9245/4500/2925/550,9575/4700/3055/550;側后防護材料均為Q235B,側后防護連接方式均為螺栓連接,后下部防護斷面尺寸(寬×高mm):50×120,后下部防護離地高度:470.ABS型號/生產企業:CM4XL-4S/4M/廣州瑞立科密汽車電子股份有限公司,ABS/ASR-24V-4S/4M/東科克諾爾商用車制動系統(十堰)有限公司,ABS-E/采埃孚商用車系統(青島)有限公司.選裝不安裝前置水炮樣式,選裝前置水泡樣式.安裝限速裝置,限速裝置限速(km/h):89.選裝直接供電式ETC車載裝置.僅選用10.00R20 18PR輪胎。 |
||
|
【底盤技術參數】 |
|||
|
底盤型號 |
BJ1181Y6AKS-03 |
底盤名稱 |
載貨汽車底盤 |
|
商標名稱 |
歐曼牌 |
生產企業 |
北京福田戴姆勒汽車有限公司 |
|
軸數 |
2 |
輪胎數 |
6 |
|
軸距 (mm) |
4500,5150,3950,4700 |
||
|
輪胎規格 |
11R22.5 18PR,10.00R20 18PR,275/80R22.5 18PR |
||
|
鋼板彈簧片數 |
10/10+8 |
前輪距 |
2008 |
|
燃料種類 |
柴油 |
后輪距 |
1860 |
|
排放依據標準 |
GB17691-2018國Ⅵ |
||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
YCS06245-60A YCS04200-68 |
廣西玉柴機器股份有限公司 廣西玉柴機器股份有限公司 |
6234 4156 |
180 147 |
